Quadros de Comandos Elétricos para Bombas de Recalque: dimensionamento, componentes e lógica de selo

O quadro de comando como unidade funcional

Sistemas de bombeamento estão entre as cargas mais críticas em instalações prediais, industriais e de saneamento. Diferentemente de cargas puramente resistivas ou de máquinas com partida suave por inversor, uma bomba de recalque submete o motor a condições transitórias severas: partida em carga, coluna d'água, golpe de aríete e escoamento reverso. O quadro de comando não é um acessório apenas, mas sim o sistema nervoso que coordena partida, proteção, sinalização e interface com o operador.

É comum trocarem a bomba antes de alguém desconfiar do quadro. Mas é possível que um relé de sobrecarga mal ajustado seja a origem de falhas recorrentes. Um único componente errado pode resultar em parada não programada, dano ao enrolamento ou até colapso do sistema de abastecimento.

Cada componente dentro do quadro cumpre uma função específica, mas a arquitetura precisa ser coerente com o regime da bomba — recalque de esgoto não é igual a água potável, que não é igual a drenagem pluvial. A lógica de comando, invariavelmente, repousa sobre o princípio do contato selo. É sobre isso que vou tratar aqui.

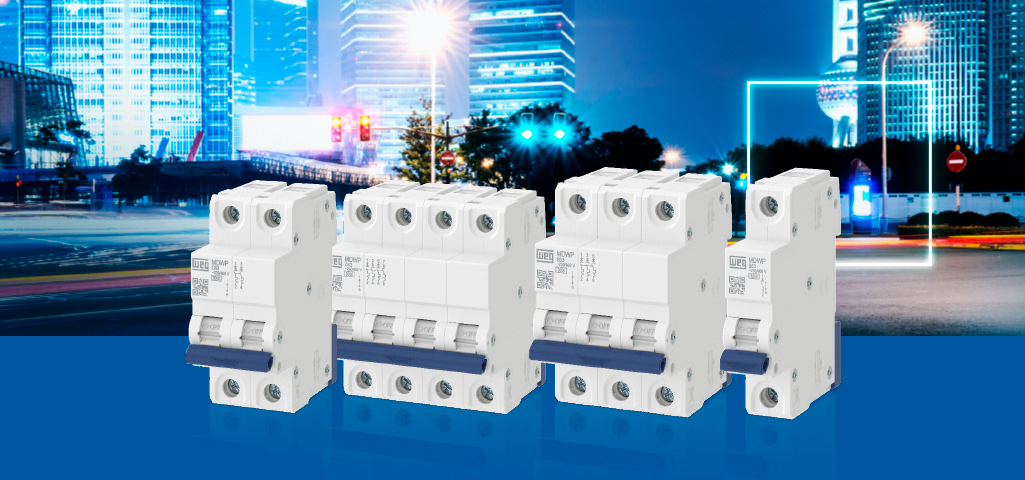

Disjuntor geral e disjuntor de comando

Não abro mão de dois níveis de seccionamento em qualquer quadro que projeto: o disjuntor geral, que protege o circuito de força contra curtos e sobrecargas na alimentação como um todo, e o disjuntor de comando, dedicado exclusivamente ao circuito de controle. Muita gente acha que um disjuntor só resolve — e é aí que começam os problemas.

O disjuntor geral deve ser dimensionado para a corrente nominal do motor multiplicada por 1,25 — folga regulamentar da NBR 5410 para motores — somada à corrente dos circuitos auxiliares. Para uma bomba de 15 cv / 220 V trifásico, a corrente de projeto fica em torno de 52 A, o que leva a um disjuntor termomagnético de 63 A, curva C. A capacidade de interrupção não pode ser negligenciada: em quadros industriais, nunca especifico nada inferior a 10 kA.

O disjuntor de comando é um mini-disjuntor monopolar ou bipolar de 2 A a 6 A, curva C, que alimenta a fonte do CLP ou os bornes de comando. O objetivo é isolar o circuito de lógica do de potência — uma falha no comando não pode desarmar a proteção geral, e vice-versa. Parece óbvio, mas já vi quadro onde tudo caía junto porque economizaram nesse disjuntor.

Disjuntor motor e relé de sobrecarga

O disjuntor motor (DIM) acumula proteção contra curto-circuito e proteção térmica ajustável específica para motores. A grande vantagem sobre um disjuntor termomagnético comum é a curva de disparo adaptada à corrente de partida do motor — que pode chegar a 6 a 10 vezes a nominal — sem desarmar indevidamente. Quem já viu um disjuntor comum desarmando na partida de uma bomba sabe do que estou falando.

Na prática, o DIM vai no circuito de força entre o disjuntor geral e a contactora. A regulagem térmica deve ser ajustada para a corrente nominal do motor (In), não para a corrente do circuito. Parece elementar, mas já encontrei DIM regulado em 32 A para um motor de 24 A porque "sobrava ajuste" — o que sobrava era a proteção, que tinha virado enfeite.

O relé de sobrecarga (térmico ou eletrônico) complementa ou substitui a proteção térmica do DIM quando é necessário ajuste fino ou funções adicionais como proteção contra desequilíbrio de fases. Para bombas de recalque em regime contínuo, o ajuste deve ficar entre 1,0 e 1,05 x In, com classe de disparo 10 ou 10A para partidas de até 10 segundos. Minha preferência pessoal é usar relé eletrônico — mais caro, mas muito mais preciso e com diagnósticos que salvam horas de troubleshooting.

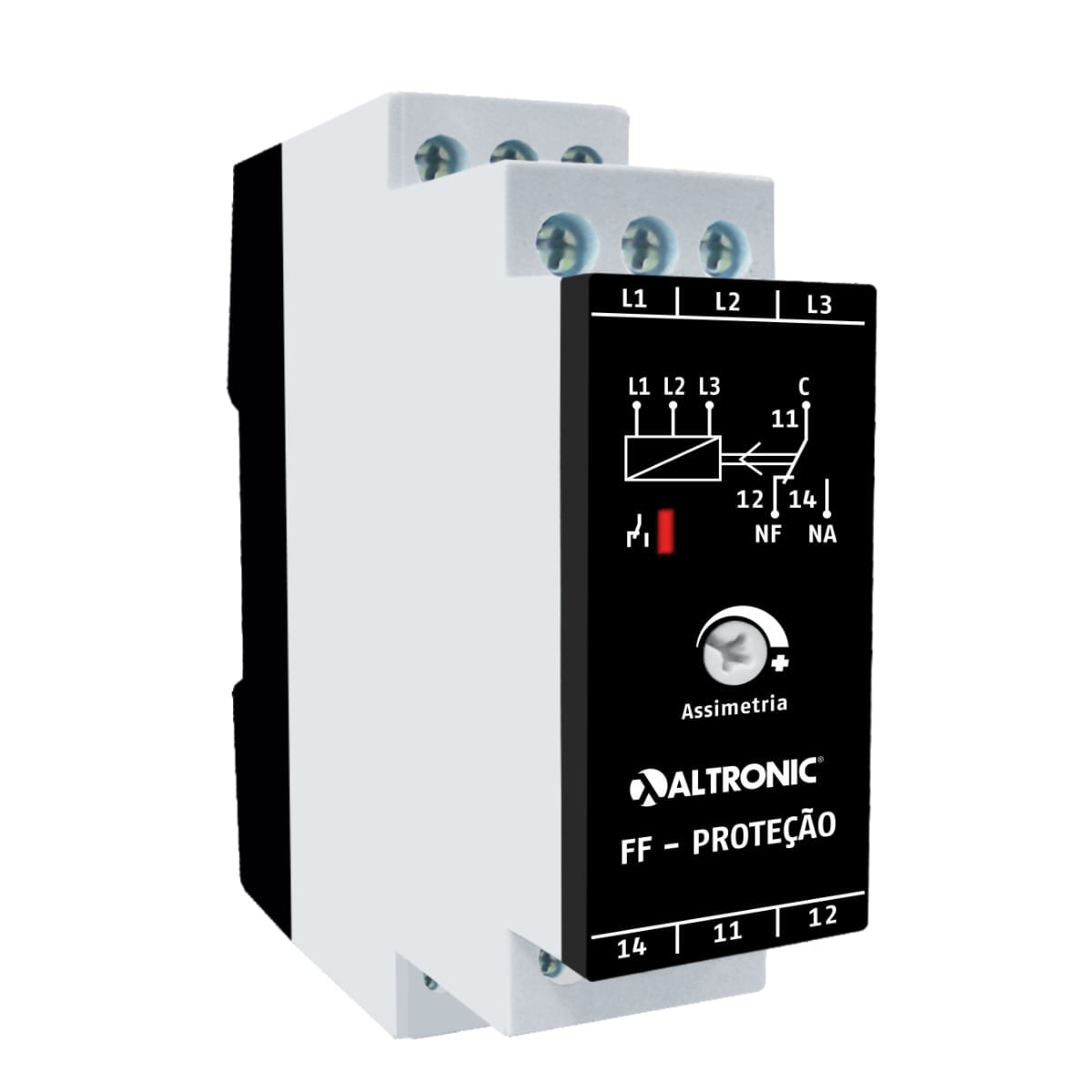

Relé de falta de fase

Bombas trifásicas são particularmente vulneráveis à falta de fase. Quando uma fase cai, o motor continua girando com as duas fases remanescentes, drenando corrente elevada e aquecendo o enrolamento em segundos. Já vi motor de 25 cv queimado por falta de fase numa estação elevatória — a concessionária religou depois de uma manutenção com uma fase desligada e ninguém conferiu.

O relé de falta de fase (ou relé de sequência) monitora as três tensões de alimentação e desarma o circuito de comando se detecta ausência ou desequilíbrio superior a 10%. A instalação é simples: as três entradas do relé conectadas após o disjuntor geral, antes da contactora. O contato NA do relé entra em série com o circuito de selo — se o relé detecta anomalia, o contato abre e a bomba para. Modelos como o TRW-21 da WEG ou o RM-4TR da ABB cumprem bem o papel, cobrindo falta de fase, sequência incorreta e subtensão num único encapsulamento.

Na minha experiência, esse é um dos componentes de maior retorno sobre investimento num quadro de bomba. O custo é baixo comparado ao preço de um motor queimado — e a instalação é trivial. Não justifico sua ausência em quadro novo.

Contactoras de força e de comando

A contactora de força ou de potência é o elemento que chaveia o circuito de potência. A especificação leva em conta a corrente nominal do motor (categoria AC-3 para motores de gaiola), a tensão da bobina de comando — geralmente 220 VCA, mas 24 VCC está se tornando padrão em quadros com CLP — e a vida útil esperada.

Para uma bomba de 15 cv / 220 V, uma contactora de 40 A categoria AC-3 atende com folga. O dimensionamento conservador garante que a contactora suporte a corrente de partida sem soldar os contatos — e é por isso que a categoria AC-3 importa: ela certifica a contactora para fazer e interromper correntes de partida de motores repetidamente.

Quanto à contactora de comando ou auxiliar separada, confesso que não sou fã. Prefiro usar blocos de contatos auxiliares acoplados à própria contactora de força. Isso elimina um componente, reduz o tamanho do quadro e diminui pontos de falha. A contactora de comando separada só faz sentido quando a lógica exige muitos contatos auxiliares que a contactora de força não comporta — mas para uma bomba de recalque simples, é excesso.

Lógica de selo: o coração do comando

O contato selo (holding contact) é a base de qualquer comando eletromecânico que preste. O princípio é simples: a bobina da contactora é energizada por um pulso momentâneo — o botão liga — e se mantém energizada pelo próprio contato auxiliar NA, que deriva o circuito em torno do botão. O selo só é interrompido quando um elemento em série abre o circuito: botão desliga, relé de falta de fase, relé de sobrecarga, fim de curso ou a chave seletora em desligado.

No esquema clássico para bomba de recalque, a topologia do selo segue esta sequência:

Fase de comando → contato NF do relé de sobrecarga → contato NF do relé de falta de fase → botão desliga NF → botão liga NA (em paralelo com o contato auxiliar NA da contactora) → bobina da contactora → neutro de comando

Essa arquitetura garante que qualquer condição anormal — sobrecarga, falta de fase, desarme manual — abra o selo e pare a bomba. É elegante na simplicidade.

Recomendo instalar também um contato auxiliar NA da contactora para sinalização remota (CLP) e um contato NF para sinalização de desarme. Mas atenção: um selo mal projetado pode impedir a religação automática ou, pior, permitir que a bomba parta sozinha após uma falta.

Chave seletora de 3 posições

A chave seletora de três posições — 0-1-2, ou Desligado-Manual-Automático — é a interface entre o operador e a lógica de comando. Na posição desligado, o circuito de comando é interrompido e a bomba não parte, ponto. Na posição manual, o operador aciona localmente pelo botão liga/desliga. Na posição automático, o comando é transferido para um dispositivo externo — boia de nível, pressostato, CLP ou supervisório.

A versão monopolar atende quando apenas um contato precisa ser comutado — tipicamente o retorno do selo. A versão quadripolar entra em cena quando múltiplos circuitos precisam ser comutados simultaneamente: comandar duas contactoras de bombas alternadas mais um sinalizador de modo, por exemplo. Com um único giro, a chave quadripolar reconfigura todo o esquema de comando entre manual e automático para múltiplos estágios.

Na maioria dos projetos que faço, especifico a quadripolar como padrão — sobra contato e barateia a expansão futura. A economia de especificar uma monopolar é pequena e a dor de cabeça de não ter contato disponível depois é grande.

Sinaleiras e botoeiras

Sinaleiras indicam o estado do quadro: verde para "bomba ligada", vermelha para "desarme" ou "falta", amarela para "modo automático" ou "falta de fase". A alimentação deve vir do circuito de comando após o disjuntor de comando, com fusíveis próprios de proteção quando agrupadas em painéis densos.

Botoeiras merecem atenção num detalhe que muita gente ignora: a corrente de carga mínima dos contatos. Para 24 VCC, por exemplo, a corrente de selagem pode ser baixíssima, e contatos comuns não conduzem direito nessa faixa — é obrigatório especificar contatos banhados a ouro. Já vi botoeira nova que não funcionava em 24 VCC exatamente por isso.

Em ambientes agressivos como estações de tratamento de esgoto, o grau de proteção mínimo é IP65 — e eu recomendo não economizar nisso. Umidade e sulfeto corroem contatos em meses. A botoeira liga deve ser NA (para pulsar o selo), a desliga deve ser NF (para interromper o selo). Parece básico, mas já vi inversão disso mais vezes do que gostaria.

Borneiras e organização do quadro

Borneiras são o ponto mais negligenciado em quadros de comando. Já fiz diagnóstico de falta intermitente que durou semanas — era uma borneira mal apertada. Uma borneira mal dimensionada ou mal torqueada é fonte de aquecimento, queda de tensão e falha intermitente. Especifique sempre pela seção do condutor: borneiras de 6 mm² para circuitos de força e 2,5 mm² para comando, com ponteiras nos cabos flexíveis. Não abro mão de ponteiras.

Em quadros para bombas de recalque, separo fisicamente as borneiras de força (superiores, próximas aos disjuntores) das de comando (inferiores, próximas aos bornes do CLP). Isso reduz interferência eletromagnética nos circuitos sensíveis e facilita a manutenção — o eletricista não precisa ficar caçando borne no meio da bagunça. O uso de bornes com separadores e portas-etiquetas numeradas conforme o diagrama é indispensável para rastreabilidade. Se não está numerado, não está pronto.

Para fechar

Projetar um quadro de comando para bomba de recalque é um exercício de engenharia de sistemas, não de catálogo. Cada componente precisa ser dimensionado não apenas individualmente, mas em função dos demais e do regime operacional da bomba. A contactora errada queima contatos. O DIM mal regulado desarma em toda partida ou não protege quando deveria. A falta de um relé de falta de fase pode queimar o motor na primeira oscilação da concessionária.

A lógica de selo, a escolha entre chave monopolar e quadripolar, a separação física entre circuitos de força e comando — cada decisão impacta diretamente a disponibilidade do sistema. Em aplicações críticas como abastecimento público, combate a incêndio ou drenagem de mina, o quadro de comando tem que ser tão confiável quanto a própria bomba.

Se tem uma coisa que aprendi ao longo dos anos é: o diagrama funcional vale mais que o esquema elétrico na hora de especificar. É ele que revela o comportamento esperado do sistema — e é nele que o contato selo, os intertravamentos e as proteções fazem sentido como um conjunto. Projetar com o funcional na frente evita mais retrabalho do que qualquer checklist.
